搖臂鉆床廠家：搖臂鉆床上升下降具體過程？



　　搖臂鉆床工作時靠升降絲杠可以完成生產上升客戶下降動作，為了進一步了解其升降細節原理，下面滕州搖臂鉆床廠家為大家詳細介紹搖臂鉆床升降動作過程。

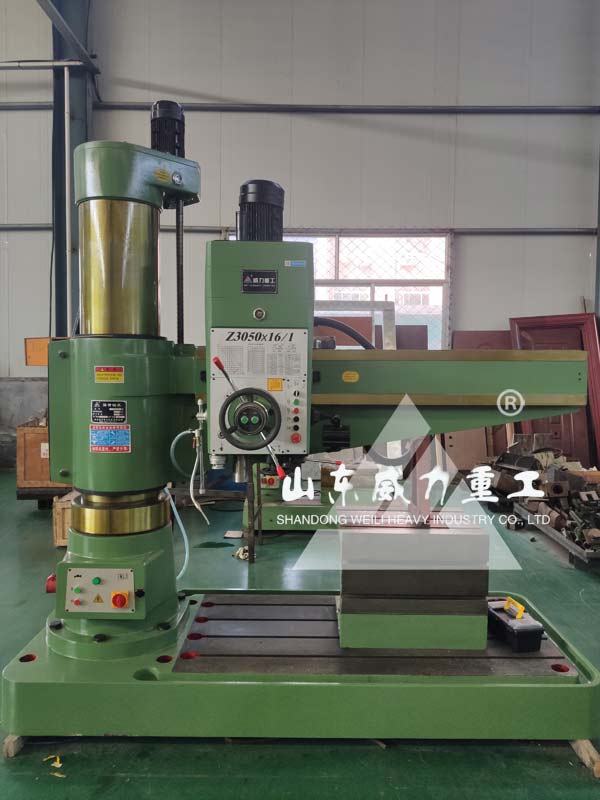

Z3050X16液壓搖臂鉆床

　　當需要搖臂上升（下降）時，按下按鈕SB4（SB5）經過PLC控制KM4得電吸合，液壓泵電機M3得電正向旋轉，放松油缸進油，活塞推動菱形塊使搖臂放松，同時活塞桿通過彈簧片壓下限位開關SQ2，使SQ2的常開點閉合，PLC檢測到搖臂已放松到位信號，PLC控制KM4斷電，液壓泵電機M3失電停止工作。而控制搖臂上升移動的KM2得電吸合，升降電機M3旋轉帶動搖臂開使上升。



　　當搖臂上升（下降）到所需位置時，松開按鈕SB4（SB5），KM2（KM3）失電，升降電機M2停止工作，搖臂停止上升（下降）。之后，經過1."5秒延時，KM5通電吸合，液壓泵電機M3開始反向旋轉，壓力油經夾緊油缸，使搖臂夾緊，活塞桿通過彈簧片壓合限位開關SQ3，PLC檢測到夾緊到位信號，使KM5失電，液壓泵電機M3停止旋轉。升降控制過程結束。



　　簡而言之，搖臂鉆床升降過程就是電機通過減速機構帶動絲杠轉動，絲母固定在搖臂上，從而實現搖臂的上升和下降。山東威力重工機床有限公司是魯南地區專業搖臂鉆床實體生產廠家，搖臂鉆床型號齊全，價格合理公道，歡迎大家來公司考察試機。
