Z3050X16液壓搖臂鉆床導軌損傷原因？



　　導軌是Z3050X16液壓搖臂鉆床重要部件，使用一段時間之后，發現導軌的軌道有壓痕且滑塊鋼珠破裂，主要原因在過載，鋼珠脫離軌道，造成鋼珠破裂導致軌道接連受損。



　　Z3050X16液壓搖臂鉆床搖臂導軌結構如下：機床立柱側面通過搖臂套筒一端的搖臂夾緊裝置安裝機床搖臂，機床立柱頂部安裝搖臂升降減速箱，搖臂升降減速箱的輸出端通過搖臂升降絲杠絲母機構連接搖臂套筒，機床搖臂通過搖臂上導軌、搖臂下導軌安裝主軸箱，主軸箱上通過主軸箱移動軸安裝主軸箱移動手輪；搖臂上導軌、搖臂下導軌上下平行設置，搖臂上導軌的寬度大于搖臂下導軌的寬度。本實用新型通過對搖臂上導軌的加寬，增加搖臂的鋼性、改善外觀、提高結構精度。

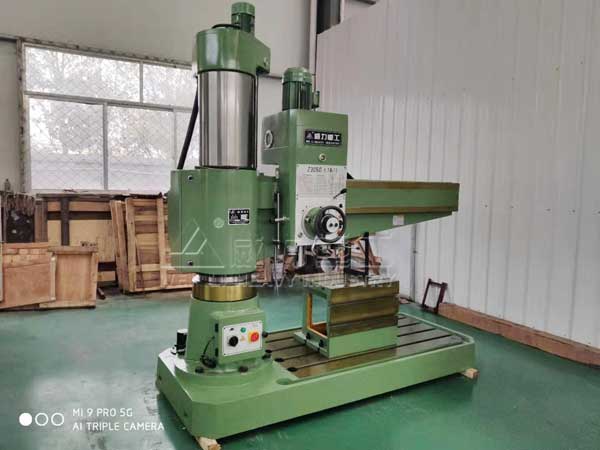

Z3050X16液壓搖臂鉆床車間實物圖

　　由于床身導軌暴露在外面、防屑、防塵條件較差，長期使用后會產生磨損。當磨損嚴重時，就不能保證溜板運動的直線性精度，從而造成溜板運動與主軸、絲杠、光杠等部件的相對位置不能保持平行，傳動精度受到影響。如果溜板運動精度不準確，必然影響工件的尺寸誤差、形狀誤差和位置誤差，以及表面粗糙度。

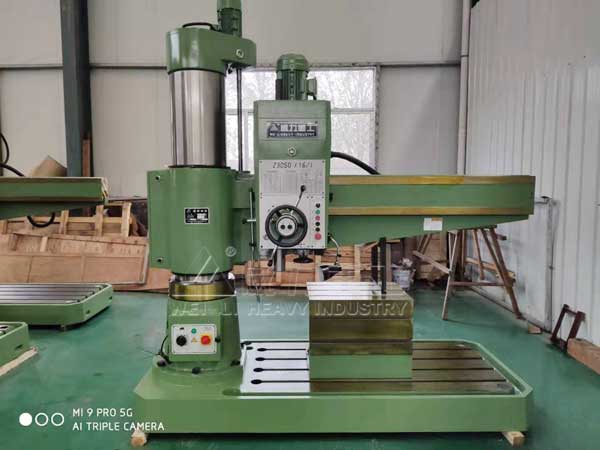

Z3050X16液壓搖臂鉆床車間現貨圖

　　造成Z3050X16液壓搖臂鉆床導軌面磨損的原因很多，歸納起來大致有以下幾種：



　　1.溜板在床身導軌面上移動時，兩表面之間產生相對滑動，由于細微的鐵屑落入滑動表面之間，產生“磨料磨損”；



　　2.在承受較大的切削載荷時，導軌表面發生粘著之后又被剪斷而造成“粘著磨損”；



　　3.采用帶酸性或腐蝕性成分的潤滑劑、切削液或工件環境腐蝕氣氛的作用，引起“腐蝕磨損”；



　　4.導軌面被重物撞擊，引起局部損傷。
