如何為高速沖床安裝夾式送料機？
如何為高速沖床安裝夾式送料機？
現在使用高速沖床廠家越來越多，夾式送料機是高速沖床必不可少的一項配件，市場上的送料機有很多種，款式也非常多，聽到送料機這個詞大家都懂是什么意思，但是很少有人會正確使用。

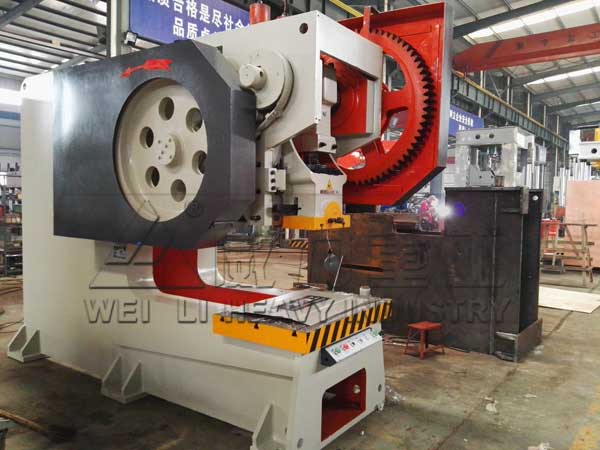

200噸高速沖床
現在市場上的夾式送料機分很多機型和規格，首選要了解到安裝夾式送料記得重點，安裝夾式送料機的方向要從左到右，安裝的位置和自動送料軸端要放在左邊，大家不要放錯了哦。
1、夾式送料機固定板的安裝
?、俑咚贈_壓機臺盤側邊要加4個M16螺絲孔。（如圖A-1所示）
②用4顆M16*35L螺絲，將夾式送料機固定板鎖固在高速沖床臺盤側邊上。（如圖A-2所示）
2、L型支架座的安裝
將L型支架座用4顆外六叫M16*45L螺絲，鎖固于送料機固定板上。

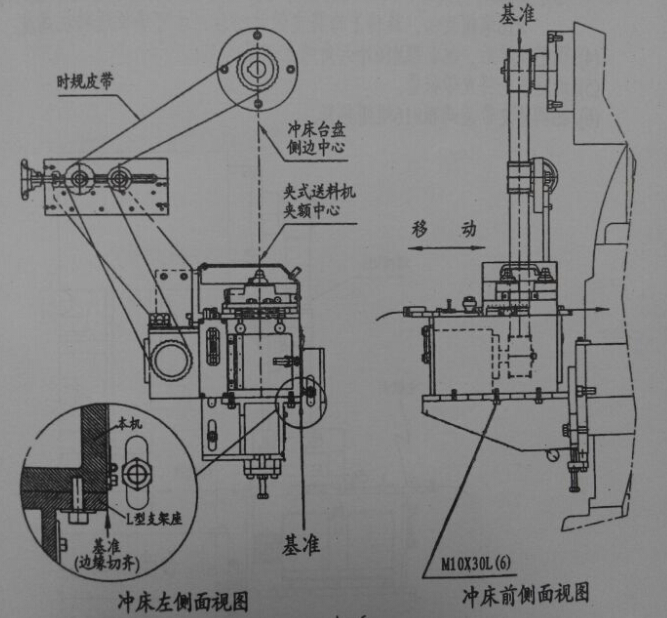

夾式送料機安裝示意圖
3、傳動用時規皮帶輪固定座的安裝
傳動用時規皮帶輪固定座必須配合自動送料軸端型式和尺寸。
4、調整皮帶座的安裝
?、賹⒄{整皮帶座支持板用4顆M10*35L螺絲，鎖固于本機上。
?、趯⒄{整皮帶座用6顆M8*35L螺絲，鎖固于調整皮帶座支持板上。
5、夾式送料機的安裝
①將本機放在L型支持座上，并將本機的前緣于L型支持座前緣對齊。
?、谡{整本機皮帶輪中心于高速沖床自動送料軸端皮帶輪中心成一直線。
?、蹖⒈緳C用6顆M10*30L螺絲，鎖固L型支架座上。
6、傳動時規皮帶安裝
傳動時規皮帶安裝與送料時間有關。（三好高速沖壓機溫馨提示：要特別注意夾式送料機的時間調整）
