液壓閘式剪板機剪切角度是如何實現的？



　　液壓閘式剪板機屬于第二代液壓剪板機，液壓閘式剪板機與液壓擺式剪板機相比具有剪切精度高、剪切角可調、刃口使用壽命長等特點而得到廣泛應用。下面我們著重介紹下閘式剪板機剪切角度的實現問題。

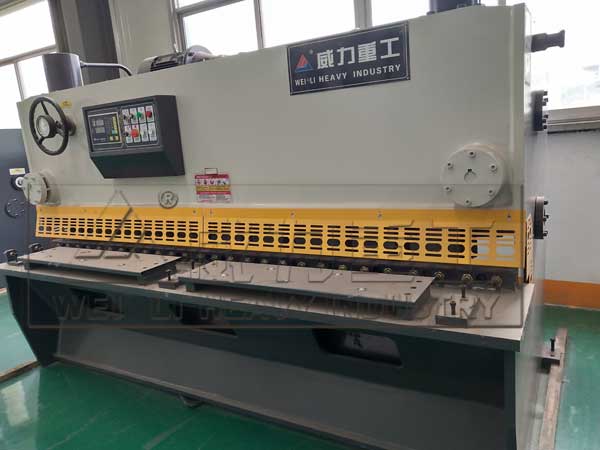

8x2500液壓閘式剪板機

　　液壓閘式剪板機通過兩只工作油缸上下腔油量快速調節實現剪切角度的調整，對于薄板，可采用較小的剪切角，使剪切速度加快，板材彎曲度減?。粚τ诤癜?，則要采用較大的剪切角。剪切角度的信號采集自直線式位移傳感器，將采集的模擬量信號通過擴展模塊進行模數轉換后，再通過DTANG指令轉換成角度值在觸摸屏畫面上形象地顯示出來。



　　閘式剪板機在剪切不同厚度和材料的板材時，需要調整上刀架的位置，實現合適的剪切角。剪切角的大小直接影響板材剪切質量及剪切力，增大剪切角可以減少剪切毛邊及剪切力，但可能在剪切狹條時產生較大的變形；減小剪切角可以減小變形，但可能產生毛邊。因此，為了獲得更好的剪切效果，需要根據不同的使用場合對剪切角進行調整。但目前普通剪板機的剪切角一般設定在2°，不能調整，無法保證板料的剪切質量。
